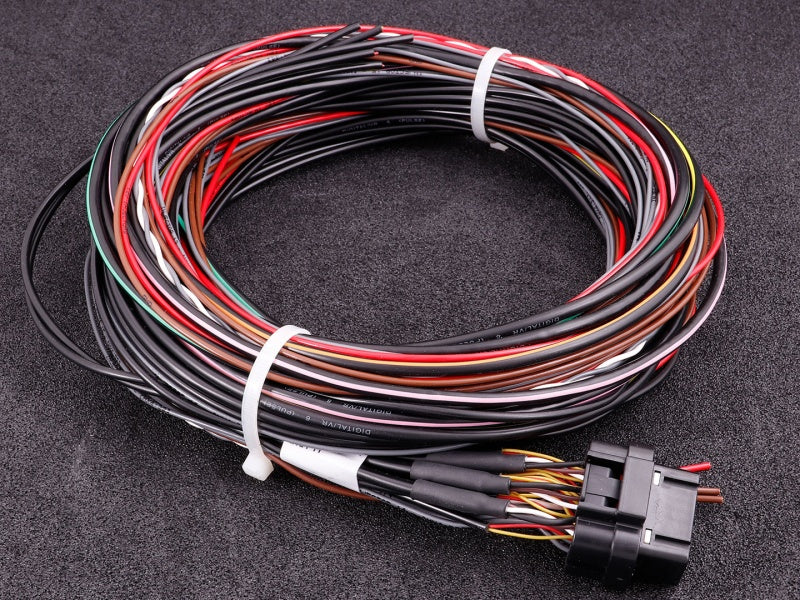

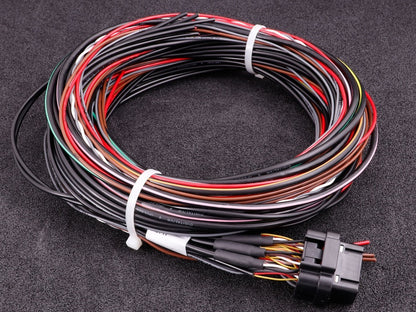

MaxxECU Universalkabelbaum (RACE Gen 2) Stecker 1-4

• Vollständig belegter Stecker
• Alle Leitungen 3m lang
• Alle Leitungen durchgehend beschriftet
• Passend für MaxxECU Race Gen 2

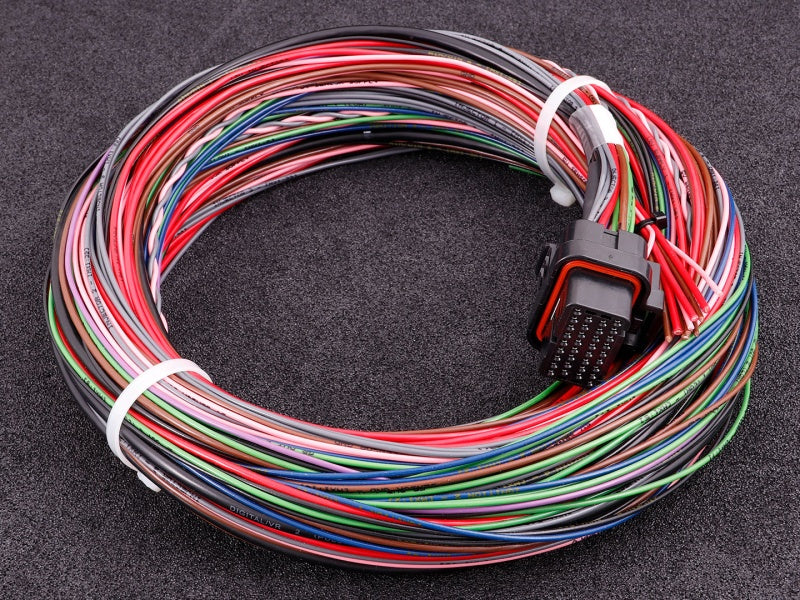

Stecker 1:

• PULSE 1/2/3/4
• Ignition 1/2/3/4
• Injector 1/2/3/4
• Engine GND
• Sensor GND
• 5V power supply
• CAN 1
• GP out 1/2/3/4/5 (GND)
• 12V supply 1
• AIN 1/2/3/4/5

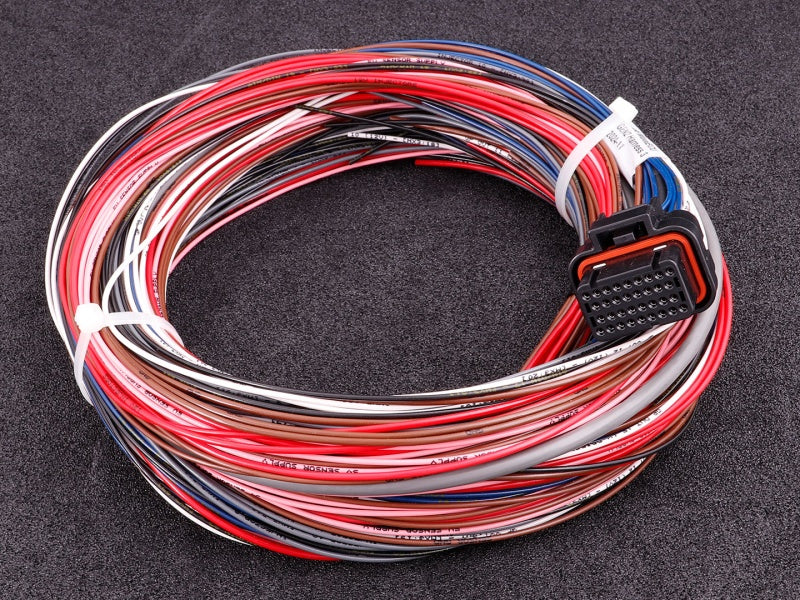

Stecker 2:

• Ignition 5/6
• Injector 5/6
• GP out 6
• lambda 1 + GPO 7
• AIN 6/7/8/9/10/11/12/13/14/15/16
• GP out 13/14 (h-bridge 1)
• 12V supply 2/3
• Knock 1/2

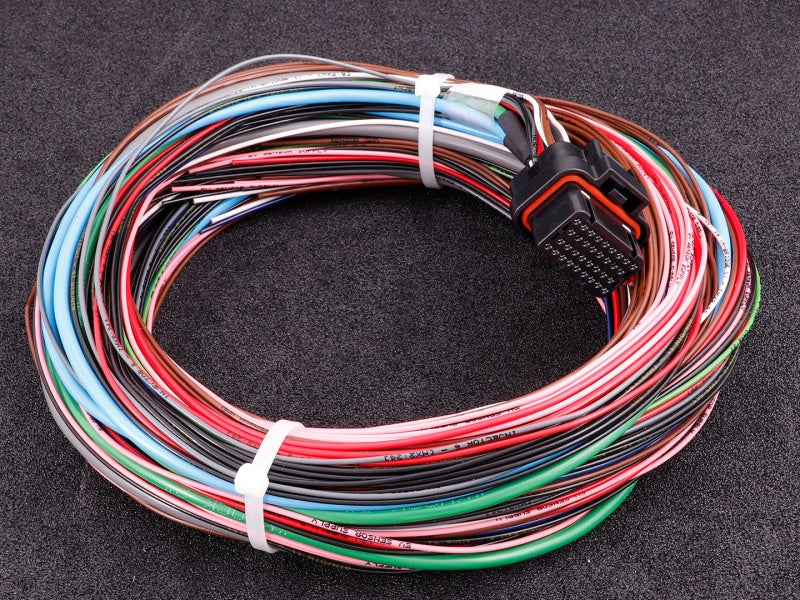

Stecker 3:

• GP out 15/16 (H-bridge 2)
• Ignition 7/8/9/10/11/12
• Engine GND
• Lambda 2 + GPO 8
• GP out 9/10/11/12 (12V)
• AIN 17/18/19/20/21/22/23/24>
• Injector 7/8/9/10/11/12

Stecker 4:

• PULSE 5/6/7/8
• EGT 1/2/3/4/5/6/7/8
• CAN 2
• Injector 13/14/15/16
